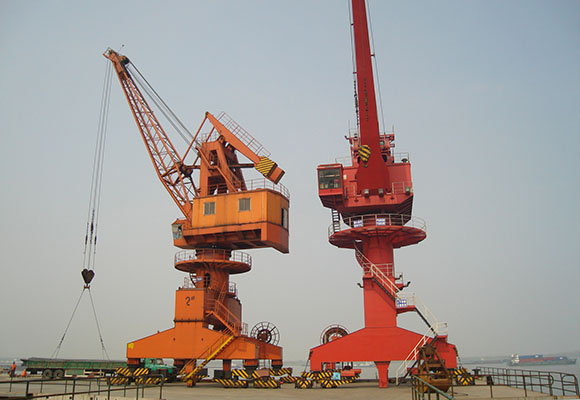

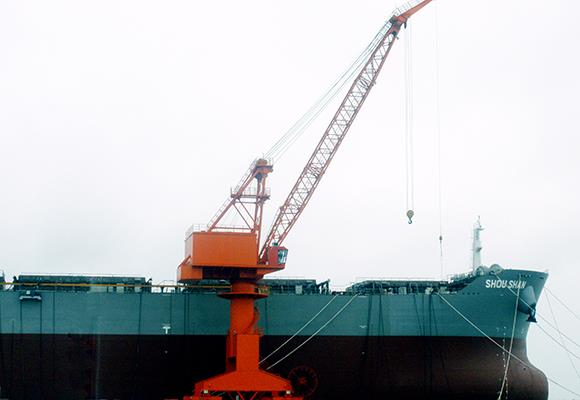

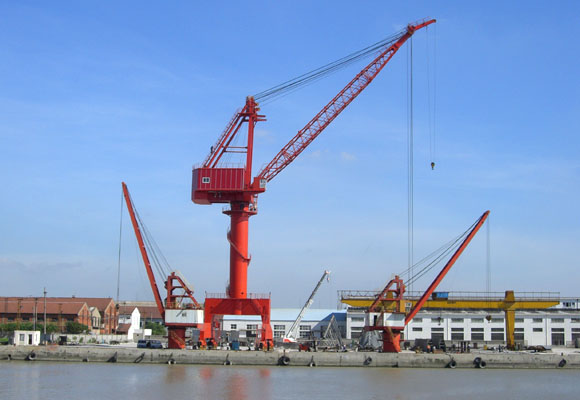

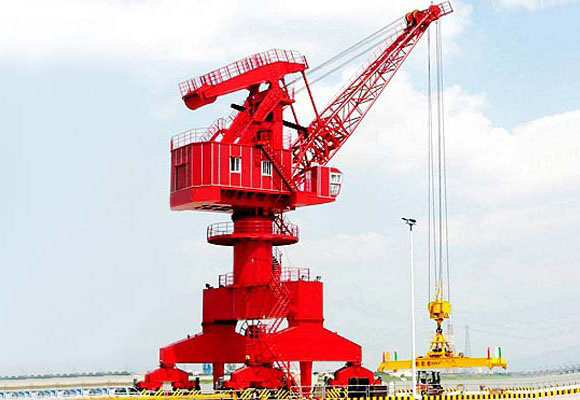

Single Jib Portal Crane
ลักษณะ
เครนแบบเดี่ยวมีให้เลือกดังนี้: โครงเหล็กกลไกการยกกลไกการสังหารกลไกการเดินทางของเครนรถอุปกรณ์ลำเลียงอุปกรณ์ (อุปกรณ์ลำเลียงอุปกรณ์ลำเลียงแม่เหล็กและเบ็ด) อุปกรณ์ไฟฟ้าและอุปกรณ์ที่จำเป็นอื่น ๆ เพื่อความปลอดภัย โครงสร้างเหล็กประกอบด้วยโครงเหล็กและกรอบรูปเอียงโครงถ่วงล้อและกรอบโครงยึด
ก้านปั้นจางเดี่ยว jib ใช้เป็นหลักในพอร์ตขนาดเล็กและขนาดกลางเพื่อบรรทุกและขนถ่ายวัสดุจำนวนมาก น้ำหนักเบาและความดันของล้อขนาดเล็กเป็นประโยชน์เพื่อลดการลงทุนและสร้างผลกำไรที่มากขึ้น ใช้แอมพลิจูดชั้นหรือความกว้างของเชือกลวด (block and tackle) เพื่อให้เกิด amplitudes ตัวแปรที่มีโหลดการเคลื่อนที่ในแนวนอนและหมุนหรือยกได้ทุกองศา ความร่วมมือของ amplitudes ทำให้เครนทำงานได้อย่างราบรื่นและมีประสิทธิภาพ สามารถติดตั้งตะขอและคว้านได้
มาตรฐานการอ้างอิง: GB17495-1998 ข้อกำหนดทางเทคนิคของพอร์ทัลท่าเรือของท่าเรือข้อมูลจำเพาะด้านความปลอดภัยของ GB6067-85 liftequipments, มาตรฐานการออกแบบเครน GB3811-2008, มาตรฐาน ISO, มาตรฐาน FEM และมาตรฐาน JIS
คุณสมบัติ
1. เร่งการหมุนเวียนและการดำเนินการขนถ่าย
2 ประสิทธิภาพการทำงานสูงกรอบขนาดกะทัดรัด,
3. การเคลื่อนไหวสงบการทำงานที่สะดวกปลอดภัยและเชื่อถือได้
4. การบำรุงรักษาสะดวกสบายลักษณะที่ดีและอื่น ๆ
5. ไดรฟ์ Crane: IP54 หรือ IP44 ฉนวนกันความร้อนระดับ F
6. เหมาะอย่างยิ่งสำหรับการยกพอร์ต
7. ออกแบบตามความต้องการของคุณ
สเปค
ชนิด | ฝาครอบ | ยก / m | ยกสูง / m | Span * | ความเร็ว/ | แม็กซ์ | ความสามารถ | เรือ | |||||
แม็กซ์ | นาที | ขึ้น | ลง | รอกเมตร / นาที | luffing | การแกว่ง | การท่องเที่ยว | ||||||
BP209 | 2 | 9 | 4 | 6 | 6 | 4.5 × 4.5 | 18 | 15 | 1.3 | 15 | 40 | 22 | 200 |
BP315 | 3.2 | 15 | 5.6 | 12 | 8 | 6 × 6 | 30 | 20 | 1.5 | 15 | 80 | 42 | 500-2500 |
BP322 | 3.2 | 22 | 7 | 14 | 8 | 6 × 6 | 40 | 20 | 1.5 | 15 | 90 | 58 | 1000-3000 |
BP515 | 5 | 15 | 6 | 12 | 9 | 6 × 6 | 40 | 24 | 1.5 | 15 | 120 | 120 | 500-1500 |
BP518 | 5 | 18 | 6 | 15 | 9 | 6 × 6 | 50 | 24 | 1.7 | 15 | <> | 125 | 1000-3000 |
BP520 | 5 | 20 | 7.5 | 16 | 18 | 6 × 6 | 58 | 20 | 1.6 | 15 | 138 | 1000-3000 | |
BP522 | 5 | 22 | 8 | 15 | 12 | 10.5 × 10.5 | 50 | 20 | 1.4 | 15 | 142 | 125 | 1000-3000 |
BP525 | 5 | 25 | 9 | 20 | 10 | 6 × 7 | 46 | 22 | 1.4 | 15 | <> | 115 | 5000 |
BP1020 | Hook10 | 20 | 7 | 15 | 10 | 10.5 × 10.5 | 36 | 20 | 1.5 | 15 | 115 | 103 | 3000 |
Grab5 | |||||||||||||
BP2020 | 20 | 20 | 7 | 16 | 10 | 10.5 × 10.5 | 40 | 25 | 1.6 | 27 | 165 | 145 | 5000 |
BP-1025 | Hook10 | 25 | 8 | 20 | 12 | 10.5 × 10.5 | 50 | 48 | 1.6 | 27 | 185 | 132.8 | 5000 |
Grab5 | |||||||||||||
BP-1625 | Hook16 | 25 | 8 | 20 | 12 | 10.5 × 10.5 | 56 | 48 | 1.6 | 27 | 185 | 305 | 10000 |
Grab10 | |||||||||||||
BP-1627 | Hook16 | 27 | 10 | 22 | 15 | 10.5 × 10.5 | 56 | 50 | 1.6 | 27 | 305 | 10000 | |
Grab10 | |||||||||||||
BP-1030 | Hook10 | 30 | 11 | 25 | 15 | 10.5 × 10.5 | 56 | 48 | 1.6 | 27 | 275 | 305 | 10000 |
Grab5 | |||||||||||||
