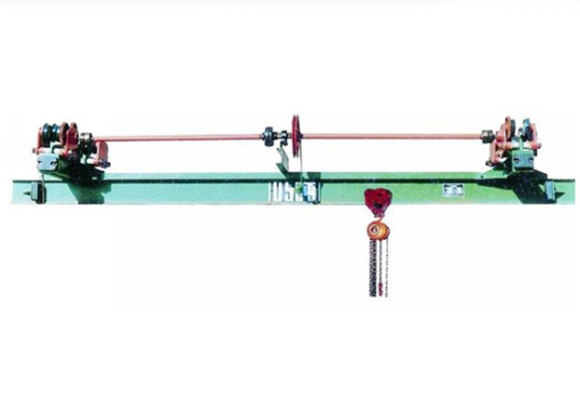

เครนเหนือศีรษะแบบ Single Crane
ลักษณะ

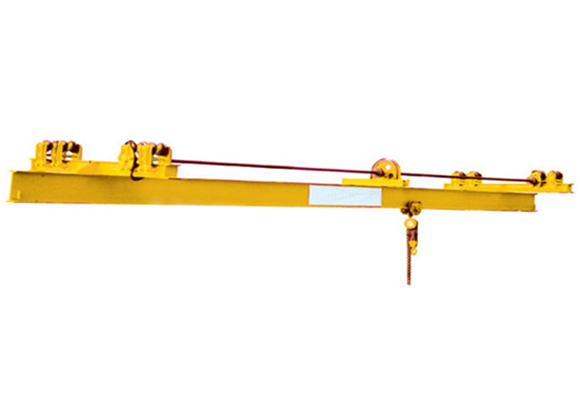

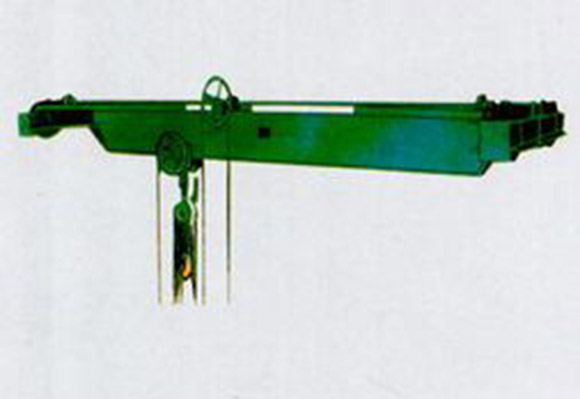

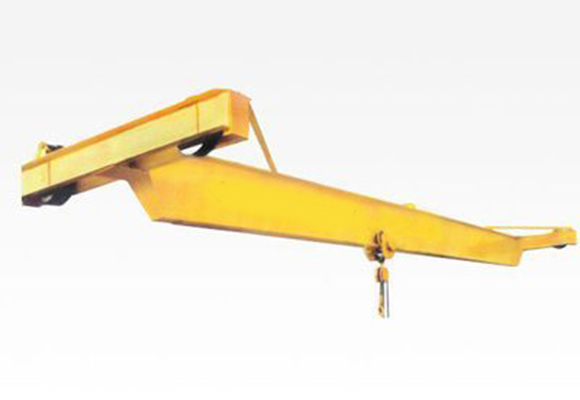

SL คู่มือการใช้ไดรฟ์เครนเหนือศีรษะเป็นคานเดียวใช้ค่าใช้จ่ายเครนทุกการเคลื่อนไหวจะขับรถด้วยมือจะใช้ในสถานที่ที่ไม่มีแหล่งจ่ายไฟ
เครนนี้มีลักษณะโครงสร้างที่สมเหตุสมผลและเหล็กกล้าที่แข็งแรงกว่าโดยรวมลำแสงหลักทำด้วยคานเหล็กรูปตัว I หรือโครงกล่องท้ายรถทำด้วยคานตัดส่วน C
เครนเหนือศีรษะ (เครนสะพาน) ใช้ร่วมกับรอกโซ่เป็นชุดที่สมบูรณ์
กำลังการผลิตตั้งแต่ 1 ตันจนถึง 10 ตัน ช่วงตั้งแต่ 5 เมตรถึง 14 เมตรเกรดการทำงานคือ A1-A3 อุณหภูมิในการทำงานภายใน -25 ถึง +42 องศาเซนติเกรด
ไม่จำเป็นต้องใช้เครนนี้ในสภาพแวดล้อมที่ติดไฟระเบิดและกัดกร่อน
ข้อมูลจำเพาะ
ความจุ | T | 1 | |||
ระยะ | ม. | 5 | 9 | 12 | 14 |
ยกสูง | ม. | 3-10 | |||
ความเร็วในการเดินทางรถเข็น | เมตร / นาที | 5.3 | |||
เครนความเร็วในการเดินทาง | เมตร / นาที | 5.0 | |||
น้ำหนักรวม | กิโลกรัม | 650 | 850 | 1090 | 1310 |
แม็กซ์ โหลดล้อ | KN | 0.65 | 0.73 | 0.81 | 0.86 |
มิติหลัก (มม.) | Span (เมตร) | 5 | 9 | 12 | 14 |
ด้านบนรางไปยังด้านบนของรถเครน | H | 520 | |||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | 550 | 580 | 610 | 650 |
ระยะฐานของ Crane | W | 1200 | 1600 | ||
ความกว้างของเครน | B | 1800 | 2200 | ||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 360 | 380 | 395 | 420 |
ยึดข้อ จำกัด ด้านขวา | S2 | ||||
ความจุ | T | 2 | |||
ระยะ | ม. | 5 | 9 | 12 | 14 |
ยกสูง | ม. | 3-10 | |||
ความเร็วในการเดินทางรถเข็น | เมตร / นาที | 5.9 | |||
เครนความเร็วในการเดินทาง | เมตร / นาที | 5.0 | |||
น้ำหนักรวม | กิโลกรัม | 700 | 870 | 1320 | 1550 |
แม็กซ์ โหลดล้อ | KN | 1.13 | 1.19 | 1.29 | 1.40 |
มิติหลัก (มม.) | Span (เมตร) | 5 | 9 | 12 | 14 |
ด้านบนรางไปยังด้านบนของรถเครน | H | 520 | |||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | 720 | 750 | 790 | 870 |
ระยะฐานของ Crane | W | 1200 | 1600 | ||
ความกว้างของเครน | B | 1800 | 2200 | ||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 400 | 415 | 440 | 490 |
ยึดข้อ จำกัด ด้านขวา | S2 | ||||
ความจุ | T | 3 | |||
ระยะ | ม. | 5 | 9 | 12 | 14 |
ยกสูง | ม. | 3-10 | |||
ความเร็วในการเดินทางรถเข็น | เมตร / นาที | 4.7 | |||
เครนความเร็วในการเดินทาง | เมตร / นาที | 5.0 | |||
น้ำหนักรวม | กิโลกรัม | 810 | 1200 | 1460 | 1800 |
แม็กซ์ โหลดล้อ | KN | 1.61 | 1.79 | 1.87 | 1.97 |
มิติหลัก (มม.) | Span (เมตร) | 5 | 9 | 12 | 14 |
ด้านบนรางไปยังด้านบนของรถเครน | H | 520 | |||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | 900 | 940 | 980 | 1030 |
ระยะฐานของ Crane | W | 1200 | 1600 | ||
ความกว้างของเครน | B | 1800 | 2200 | ||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 460 | 485 | 510 | 540 |
ยึดข้อ จำกัด ด้านขวา | S2 | ||||
ความจุ | T | 5 | |||
ระยะ | ม. | 5 | 9 | 12 | 14 |
ยกสูง | ม. | 3-10 | |||
ความเร็วในการเดินทางรถเข็น | เมตร / นาที | 4.7 | |||
เครนความเร็วในการเดินทาง | เมตร / นาที | 5.0 | |||
น้ำหนักรวม | กิโลกรัม | 960 | 1360 | 1730 | 2210 |
แม็กซ์ โหลดล้อ | KN | 2.5 | 2.75 | 2.86 | 3.01 |
มิติหลัก (มม.) | Span (เมตร) | 5 | 9 | 12 | 14 |
ด้านบนรางไปยังด้านบนของรถเครน | H | 600 | |||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | 1210 | 1250 | 1300 | 1360 |
ระยะฐานของ Crane | W | 1200 | 1600 | ||
ความกว้างของเครน | B | 1800 | 2200 | ||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 520 | 560 | 585 | 625 |
ยึดข้อ จำกัด ด้านขวา | S2 | ||||
ความจุ | T | 10 | |||
ระยะ | ม. | 5 | 9 | 12 | 14 |
ยกสูง | ม. | 3-10 | |||
ความเร็วในการเดินทางรถเข็น | เมตร / นาที | 4.2 | |||
เครนความเร็วในการเดินทาง | เมตร / นาที | 5.0 | |||
น้ำหนักรวม | กิโลกรัม | 1420 | 1870 | 2250 | 2830 |
แม็กซ์ โหลดล้อ | KN | 4.89 | 5.29 | 5.44 | 5.65 |
มิติหลัก (มม.) | Span (เมตร) | 5 | 9 | 12 | 14 |
ด้านบนรางไปยังด้านบนของรถเครน | H | 720 | |||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | 1390 | 1440 | 1490 | 1550 |
ระยะฐานของ Crane | W | 1800 | |||
ความกว้างของเครน | B | 2600 | |||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 555 | 585 | 615 | 650 |
ยึดข้อ จำกัด ด้านขวา | S2 | ||||
