เครนเหนือศีรษะต่ำ Crane โถงเดียว
ลักษณะ

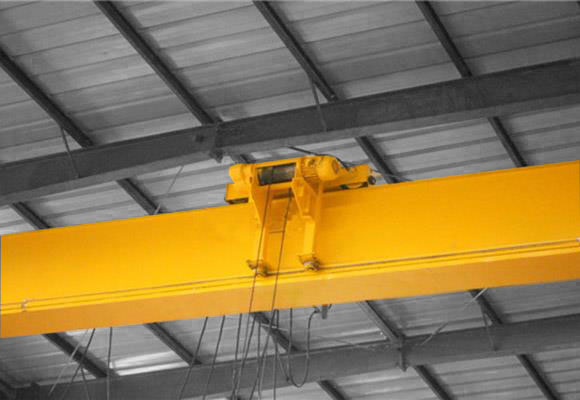

Low Headroom ค่าโสหุ้ยเหนือศีรษะเดี่ยวประกอบด้วยคานประสานโดยเหล็กแผ่นและ I-steel, คานท้าย, รอกไฟฟ้าและกลไกการเดินทาง เครื่องรอกไฟฟ้าวิ่งไปตามหน้าแปลนล่างของ I-steel ของคานเพื่อให้สามารถยกเสาได้ มีโครงสร้างที่เบาและติดตั้งง่ายและบำรุงรักษาและมีการใช้กันอย่างแพร่หลายสำหรับสถานที่ต่างๆสำหรับการยกเช่นโรงงานโกดังและหลาวัสดุ ห้ามใช้ในสิ่งแวดล้อมที่มีสารไวไฟระเบิดและกัดกร่อน
Low Headroom โถงทางด่วนเดี่ยวออกแบบมาสำหรับการประชุมเชิงปฏิบัติการที่ต่ำ headroom ความแตกต่างระหว่างพวกเขาคือวิธีของเครื่องรอกไฟฟ้าทำงาน เครื่องรอกไฟฟ้าของ Low Headroom มีค่าใช้จ่ายอยู่ที่จานแปลนด้านล่างของคานและไฟฟ้าของเครนโวลท์เดี่ยวโฉมเดียวทำงานที่ด้านใดด้านหนึ่งของคานซึ่งเพิ่มพื้นที่การทำงานของเบ็ดและลดความสูงของเวิร์กช็อปและ ราคา
ถ้าการประชุมเชิงปฏิบัติการของคุณแคบหรือไม่สูงพอเลือกเครนชนิดนี้!
สเปค
ความจุ | T | 3 | ||||||
ระยะ | ม. | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ยกสูง | ม. | 6, 9, 12, | ||||||
ความเร็วในการยก | เมตร / นาที | 8 หรือ 8 / 0.8 | ||||||
รอกเลื่อนความเร็ว | เมตร / นาที | 20, 30 | ||||||
เครนความเร็วในการเดินทาง | เมตร / นาที | 20 | 30 | |||||
น้ำหนักรวม | กิโลกรัม | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
แม็กซ์ โหลดล้อ | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
ขอแนะนำรถไฟ | แบบ | 24kg / m | ||||||
กำลังมอเตอร์ทั้งหมด | กิโลวัตต์ | 4.9 | ||||||
มิติหลัก (มม.) | Span (เมตร) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ด้านบนรางไปยังด้านบนของรถเครน | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | -130 | -65 | -15 | 35 | 105 | ||
ระยะฐานของ Crane | W | 2500 | 3000 | 3500 | ||||
ความกว้างของเครน | B | 3000 | 3500 | 4000 | ||||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 1413 | ||||||
ยึดข้อ จำกัด ด้านขวา | S2 | 1496 | ||||||
ความจุ | T | 5 | ||||||
ระยะ | ม. | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ยกสูง | ม. | 6, 9, 12, | ||||||
ความเร็วในการยก | เมตร / นาที | 8 หรือ 8 / 0.8 | ||||||
รอกเลื่อนความเร็ว | เมตร / นาที | 20, 30 | ||||||
เครนความเร็วในการเดินทาง | เมตร / นาที | 20 | 30 | |||||
น้ำหนักรวม | กิโลกรัม | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
แม็กซ์ โหลดล้อ | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
ขอแนะนำรถไฟ | แบบ | 24kg / m | ||||||
กำลังมอเตอร์ทั้งหมด | กิโลวัตต์ | 8.3 | ||||||
มิติหลัก (มม.) | Span (เมตร) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ด้านบนรางไปยังด้านบนของรถเครน | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | -175 | -90 | -65 | 15 | 65 | ||
ระยะฐานของ Crane | W | 2500 | 3000 | 3500 | ||||
ความกว้างของเครน | B | 3000 | 3500 | 4000 | ||||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 1405 | ||||||
ยึดข้อ จำกัด ด้านขวา | S2 | 1496 | ||||||
ความจุ | T | 10 | ||||||
ระยะ | ม. | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ยกสูง | ม. | 6, 9, 12, | ||||||
ความเร็วในการยก | เมตร / นาที | 8 หรือ 8 / 0.8 | ||||||
รอกเลื่อนความเร็ว | เมตร / นาที | 20, 30 | ||||||
เครนความเร็วในการเดินทาง | เมตร / นาที | 20 | 30 | |||||
น้ำหนักรวม | กิโลกรัม | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
แม็กซ์ โหลดล้อ | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
ขอแนะนำรถไฟ | แบบ | 24kg / m | ||||||
กำลังมอเตอร์ทั้งหมด | กิโลวัตต์ | 13.8 | ||||||
มิติหลัก (มม.) | Span (เมตร) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
ด้านบนรางไปยังด้านบนของรถเครน | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | -175 | -90 | -65 | 15 | 65 | ||
ระยะฐานของ Crane | W | 2500 | 3000 | 3500 | ||||
ความกว้างของเครน | B | 3000 | 3500 | 4000 | ||||
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 1840 | ||||||
ยึดข้อ จำกัด ด้านขวา | S2 | 1840 | ||||||
