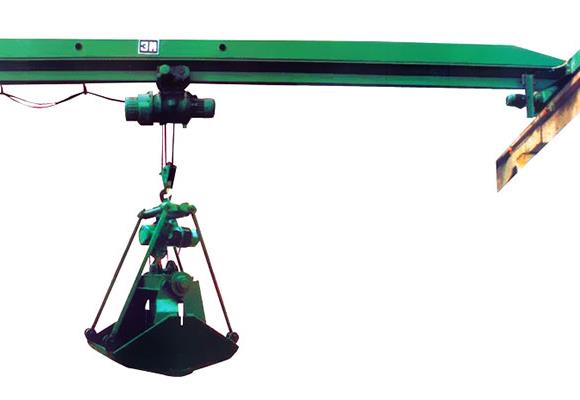

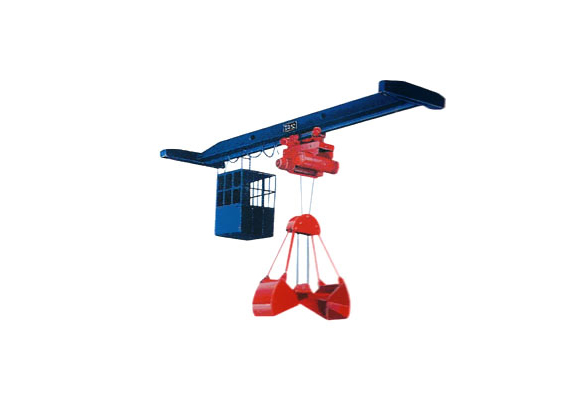

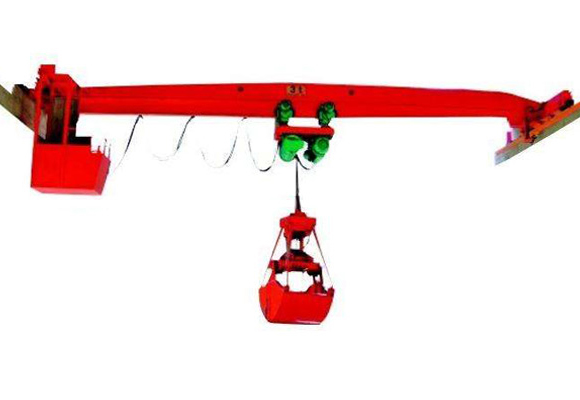

เครนเหนือศีรษะเดียวกับ Grab
ลักษณะ
LDZ คานเดียวควอตซ์ไฟฟ้าเป็นชนิดของคานเดียวที่พบบ่อยเดียวกับรถเข็นลากและไฟฟ้ารอกความจุสูงสุดคือ 2 ~ 20T, 4.5m ~ 28.5m และอุณหภูมิในการทำงาน -20 ℃ ~ + 40 ℃ไม่ได้รับอนุญาต การใช้งานในสิ่งแวดล้อมด้วยการอักเสบ 5 explosiv5 มีฤทธิ์กัดกร่อน เครนนี้เหมาะสำหรับโรงงานคลังสินค้าและโรงงานเก็บของสำหรับขนถ่ายวัสดุจำนวนมาก
ชิ้นส่วนเครื่องจักรกลเครนนี้เป็นลำแสงเดี่ยวที่ทำจากคานเหล็กที่มีคุณภาพสูงและรูปทรงรูปตัว U เพียงครั้งเดียว วัสดุแผ่นเหล็กเป็น Q235 หรือ Q3452 end carriage เป็นท่อรูปสี่เหลี่ยมผืนผ้าหรือเชื่อมด้วยแผ่นเหล็กที่มีคุณภาพสูง คานที่เชื่อมต่อกันด้วยสลักเกลียวระดับ 10.9 ระบบการเดินทางของเครนมีไว้สำหรับมอเตอร์ขับเคลื่อนสามแบบหรือแบบดั้งเดิมและตัวขับเคลื่อนลดแรง
คุณสมบัติ
1. โครงสร้างที่สมเหตุสมผล 5. ความสามารถในการแบกรับแรง
2. ragi4 ที่แข็งแกร่ง
3. อาจเป็นความเร็วทั่วไปหรือการควบคุมความเร็วความถี่ต่างๆ
4. เริ่มต้นและหยุดนิ่งเรียบทำงาน
5. เสียงต่ำ 5 การบำรุงรักษาต้นทุนต่ำ
ข้อมูลจำเพาะ
ความจุ | T | 1,2,3,5,10,16,20 | |||||||
ระยะ | ม. | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ยกสูง | ม. | 6, 9, 12,18, 24, 30 | |||||||
ความเร็วในการยก | เมตร / นาที | 0,35 / 3.5,0.7 / 7,0.8 / 8 | |||||||
รอกเลื่อนความเร็ว | เมตร / นาที | 20 | |||||||
เครนความเร็วในการเดินทาง | เมตร / นาที | 20,30 | |||||||
แม็กซ์ โหลดล้อ | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
ขอแนะนำรถไฟ | แบบ | 24kg / m | |||||||
กำลังมอเตอร์ทั้งหมด | กิโลวัตต์ | 1.7 | |||||||
มิติหลัก (มม.) | Span (เมตร) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
ด้านบนรางไปยังด้านบนของรถเครน | H | 490 | 530 | 580 | 660 | 745 | |||
ด้านบนราวเพื่อเบ็ดศูนย์ | H4 | 910 | 955 | 970 | 990 | 1010 | |||
ระยะฐานของ Crane | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
ความกว้างของเครน | B | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
ยึดข้อ จำกัด ด้านซ้ายไว้ | S1 | 796 | |||||||
ยึดข้อ จำกัด ด้านขวา | S2 | 1274 | |||||||
