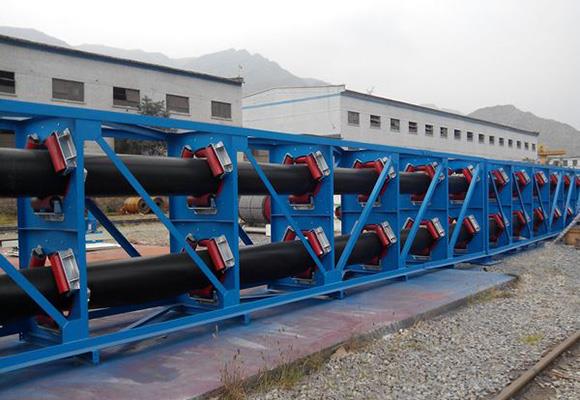

สายพานลำเลียงแบบแท่น
ลักษณะ
เป็นชนิดของอุปกรณ์การขนส่งที่เป็นมิตรต่อสิ่งแวดล้อมสายพานลำเลียงแบบวงกลมมีการใช้เป็นหลักในการขนส่งถ่านหินถ่านหินถ่านหินโค้กวัสดุผสมแร่เผาแร่ผงแร่ปิโตรเลียมโค้กหินปูนทรายกรวดรวมกากตะกอนอะเซทิลีน, ฝุ่นชุ่มชื้น, ปุ๋ยเคมี, เกลือ, เศษกระดาษ, ฟอสฟอรัสยิปซั่มตะกรันกำมะถันเหล็กและทุกชนิดของวัสดุจำนวนมาก สายพานลำเลียงแบบวงกลมมีหลักการทำงานเช่นเดียวกันกับสายพานลำเลียงธรรมดา คือใช้แรงเสียดทานเพื่อเคลื่อนย้ายสายพานลำเลียงและวัสดุ ส่วนใหญ่ของส่วนประกอบสามารถใช้กันทั่วไปกับสายพานลำเลียงธรรมดา แต่ความแตกต่างก็คือสายพานลำเลียงต้องม้วนเป็นรูปทรงกลม
หลักการและโครงสร้างของสายพานลำเลียงแบบวงกลม:
1. พอร์ตจำหน่ายทั่วไป
2. การชาร์จพอร์ต
3. ส่วนการเปลี่ยนวัสดุที่รับ
4 เทปพิเศษ tubulous
5. ส่วนการเปลี่ยนวัสดุขนถ่าย
6. ลูกกลิ้งเกียร์
เมื่อสายพานลำเลียงได้รับวัสดุจากส่วนการเปลี่ยนแปลงที่หางของมันสายพานลำเลียงจะถูกรีดขึ้นในรูปทรงกลมค่อยๆแล้วเทปหลอดกลมจะถูกนำไปใช้ในการขนส่งวัสดุในทางที่ปิดสนิทแล้ว, สายพานลำเลียงจะค่อยๆคลี่ออกเมื่อวัสดุถูกเคลื่อนย้ายไปยังส่วนของส่วนหัวจนกว่าวัสดุจะถูกระบายออก
คุณสมบัติ
1. สามารถปิดผนึกและขนส่งวัสดุจำนวนมากได้
2. สามารถจัดเรียงการขนส่งตามเส้นทางวิปริตอวกาศ
3. สามารถเพิ่มมุมเอียงรถได้
4. ไม่มีปรากฏการณ์การติดตามผลแบบปิด
5. สามารถขนส่งวัสดุในสองทิศทาง
สเปค
เส้นผ่าศูนย์กลางท่อ | ความกว้างของแถบ | แบนด์สปีด (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1,073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1,060.3 | 1,325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1,662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1,221.5 | 1,526.8 | 1,908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1,052.1 | 1,346.6 | 1,683.3 | 2,104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1,039.1 | 1,298.9 | 1,662.5 | 2,078.2 | 2,597.7 |
Φ800 | 2900 | 678.6 | 855 | 1,085.7 | 1,357.2 | 1,696.5 | 2,171.5 | 2,714.3 | 3,392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1,225.7 | 1,532.1 | 1,915.1 | 2,451.4 | 3,064.2 | 3,830.3 |
เส้นผ่าศูนย์กลางท่อ (mm) | ความกว้างของแถบ | แบนด์สปีด (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1,068.8 | 1,202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1,039.1 | 1169 | 1,298.9 | 1,454.7 | 1,636.6 | 1,844.4 |
Φ400 | 1460 | 1,068.8 | 1,204.5 | 1,357.2 | 1,526.8 | 1,696.5 | 1900 | 2,137.5 | 2409 |
Φ450 | 1640 | 1,352.7 | 1,524.4 | 1,717.7 | 1,932.4 | 2,147.1 | 2,404.7 | 2,705.3 | 3,048.9 |
Φ500 | 1820 | 1670 | 1882 | 2,120.6 | 2,385.6 | 2,650.7 | 2,968.8 | 3,339.9 | 3764 |
Φ560 | 2050 | 2,094.8 | 2,360.8 | 2660 | 2,992.6 | 3,325.1 | 3,724.1 | 4,189.6 | 4,721.6 |
Φ600 | 2190 | 2,404.7 | 2,710.1 | 3,053.6 | 3,435.3 | 3817 | 4,275.1 | 4,809.5 | 5,420.2 |
Φ630 | 2300 | 2,651.2 | 2,987.9 | 3,366.6 | 3,787.5 | 4,208.3 | 4,713.3 | 5,302.4 | 5,975.8 |
Φ700 | 2550 | 3,273.1 | 3,688.7 | 4,156.3 | 4,675.9 | 5,195.4 | 5,818.9 | 6,546.2 | 7,377.5 |
Φ800 | 2900 | 4,275.1 | 4,817.9 | 5,428.7 | 6,107.3 | 6,785.8 | 7,600.1 | 8,550.2 | 9,635.9 |
Φ850 | 3100 | 4,826.2 | 5439 | 6,128.5 | 6,894.5 | 7,660.6 | 8,579.8 | 9,652.3 | 10878 |
